Пульты (посты) местного управления ПМУ-2133Д

Пульт (пост) местного управления ПМУ-2133 Д, предназначен для местного управления противопожарным (огнезадерживающим) клапаном нормально закрытого типа, работает в паре с ШУ-КП-НО-(Д), ШУ-ОГК-(Д), ШУОК-(Д) и ШУ-ОЗК-(Д).

Подробное описание ПМУ-2133 Д

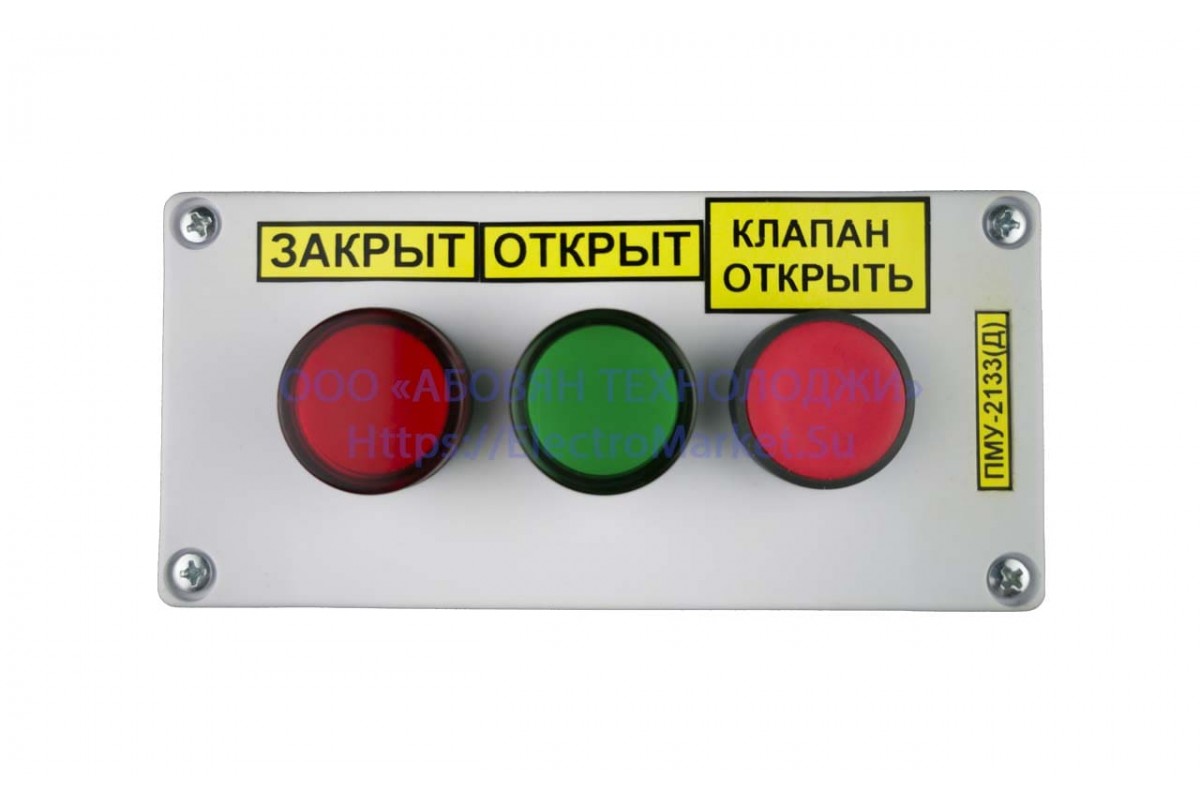

Корпусе пульта управления ПМУ-2133 Д собран из высококачественного пластика со степенью защиты IP54 в комплекте идут четыре металических болта, для закрепления корпуса, по краям корпуса присутствует резина, которая обеспечивает герметичность (Рис.1). Органом управления является кнопка без фиксации красного цвета, предназначенная для управления реверсивным (двухпозиционным) электроприводом. У пульта есть возможность индикации состояния клапана. В комплекте с пультом, так же идет принципиальная схема подключения и сертификат.

Рис.1 резина которая обеспечивает герметичность ПМУ

Схема подключения ПМУ-2133 Д (инструкция по подключению)

Пульт местного управления устанавливается между шкафом управления противопожарным (огнезадерживающим) клапаном и самим клапаном. На Рис. 2 приведена схема подключения пульта ПМУ-2133 к нашему шкафу управления противопожарными (огнезадерживающим) клапаном.

Подключение шкафа управления противопожарными (огнезадерживающим) клапаном к ПМУ-2133:

• Контакт 3 внутри ПМУ-2133 Д подключаем к нулевому контакту внутри шкафа управления на блоке BU-K (1)
• Контакт 1 внутри ПМУ-2133 Д подключаем к L1(сигнал для закрытия клапана) контакту внутри шкафа управления на блоке BU-K (2)
• Контакт 4 внутри ПМУ-2133 Д подключаем к нулевому контакту клапана
• Контакт 2 внутри ПМУ-2133 Д подключаем к управляющему контакту клапана

Для индикации состояния клапана открыто/закрыто на шкафе:

• К контакту 4 внутри шкафа (BU-K) подключаем входы на концевыки клапана
• К контакту 5 внутри шкафа (BU-K) подключаем сигнал с концевика которая срабатывает при открытом клапане
• К контакту 6 внутри шкафа (BU-K) подключаем сигнал с концевика которая срабатывает при закрытом клапане

Спецификация ПМУ

• Корпус пластик IP54
• Кнопка без фиксации
• Клеммная колодка
• Наконечники
• Провода
• Наклейки

Структурное обозначение пультов ПМУ

Обозначение номенклатуры ПМУ-ХХХХ (Д):

ПМУ - пульт местного управления

Х - Тип противопожарного клапана:

• 1 - клапан противопожарный нормально открытый (НО);
• 2 - клапан противопожарный нормально закрытый (НЗ);

Х - Орган управления противопожарными клапаном:

• 1 - кнопка без фиксации;
• 2 - переключатель на два положения;

Х - Тип электропривода клапана:

• 1- электромеханический привод с возвратной пружиной;
• 2 - электромагнитный замок;
• 3 - реверсивный (двухпозиционный) электропривод;

Х - Световая индикация состояния клапана:

• 0 - индикация отсутствует;
• 3 - индикация двух состояний клапана ("открыт/закрыт")

Д - Для управления клапанами с функцией диспетчеризации состояния клапана. Используется только совместно со шкафами управления с буквой "Д" в наименовании.
