Автозапуск бензинового генератора (ATS) — щит АВР UniSwitch PRO АНС-107, 63А, IP65 (IK10)

1) Описание товара

Автозапуск бензинового генератора (ATS генератора) — это щит АВР UniSwitch PRO на базе контроллера АНС-107 Wi-Fi, который автоматически обнаруживает неисправность основной сети и организует резервное питание от генератора.

Устройство решает простую и важную проблему: когда сеть пропала или «просела» ниже 170В, система сама запускает генератор, выдерживает прогрев, подключает нагрузку к резерву и затем корректно возвращает питание на основную сеть с охлаждением генератора.

Этот блок автозапуска генератора предназначен для владельцев частных домов и коммерческих объектов, а также для монтажников и инженеров, которым нужен предсказуемый автоматический запуск генератора и понятное управление.

В отличие от простых ATS, здесь реализована полноценная логика: контроль сети, серия попыток запуска с паузами, снятие стартера по появлению напряжения генератора, прогрев перед переключением нагрузки, охлаждение перед остановкой, а также мониторинг и управление через Wi-Fi и (опционально) GSM.

2) Преимущества

• Автоматическое обнаружение аварии сети и запуск генератора без участия человека.
• Контроль сети в 1Ф и 3Ф режимах: в 3Ф — реакция на пропадание любой фазы.
• Защита от «неудачного старта»: до 5 попыток запуска по 10 секунд с паузами 10 секунд.
• Корректная логика переключения: прогрев перед подключением нагрузки и охлаждение перед остановкой генератора.
• Wi-Fi интерфейс в браузере: мониторинг состояния, режимы работы, тестовые запуски.
• Опционально GSM: SMS-уведомления о событиях и команды управления.
• Расширенные настройки (опция): гибкая настройка задержек, прогрева/охлаждения, попыток запуска и других функций.
• Интеграция дискретные сигналы (опция) для ПЛК/ОПС/«умного дома» при необходимости.

3) Где применяется

Система автозапуска генератора и щит АВР используются там, где важно сохранить питание при авариях сети:

• частные дома
• коттеджи
• дачи
• магазины
• офисы
• серверные
• строительные объекты

4) Алгоритм работы

Ниже — пошаговый алгоритм работы контроллера АНС-107 Wi-Fi в составе щита АВР (ATS генератора):

Питание и самотестирование

• Контроллер питается от 12 В (диапазон 9–14В DC, номинально 12В; опционально 24В).
• При подаче питания выполняется тест индикации: все светодиоды включаются примерно на 2 секунды, затем переход в штатный режим.

Контроль основной сети

• Однофазный режим: контроль наличия сети 230В и нижнего порога 170В.
• Трехфазный режим: запуск при пропадании любой фазы или при снижении напряжения ниже 170В по любой фазе.

Запуск генератора

• При аварии сети контроллер отключает основную сеть и формирует команды Fuel и Start на генератор.
• Fuel: выдается постоянно на время попыток запуска и далее до конца работы генератора; полярность Fuel может быть +12В или −12В (зависит от требований генератора) регулируется с помощью джампера на контроллере .
• Start: до 5 попыток запуска; длительность одной попытки 10 секунд; пауза между попытками 10 секунд.
• При появлении напряжения генератора команда Start снимается сразу, Fuel остается активной.

Прогрев и переключение нагрузки

• После успешного запуска выдерживается прогрев 1 минута.
• Далее потребитель подключается к генератору (нагрузка переходит на резерв).

Возврат на основную сеть

• При восстановлении основной сети контроллер выдерживает 5 секунд.
• Если напряжение остается в норме — переключает потребителя с генератора на основную сеть.

Охлаждение генератора и остановка

• После возврата нагрузки на основную сеть выдерживается охлаждение 1 минута.
• Генератор глушится отключением команды Fuel.
• Если во время охлаждения основная сеть снова пропадает или выходит за пределы нормы — контроллер без задержки на прогрев повторно переключает потребителя на генератор.

Если генератор не запускается

• Если генератор не запустился после 5 попыток, включается индикация «Ошибка», контроллер ожидает устранения неисправности.
• Повторный цикл запуска выполняется после перезапуска контроллера по питанию 12В (например, через кнопку «Экстренный стоп»).

5) Возможности контроллера

Управление и мониторинг

• Контроллер формирует команды запуска генератора и управляет переключением потребителя между основной сетью и резервом.
• Индикация и состояния доступны как на контроллере, так и в веб-интерфейсе (виртуальные лампы).

Wi-Fi интерфейс

• Первое подключение через точку доступа контроллера: SSID ANS107, пароль AbovyanTech.
• Веб-интерфейс открывается автоматически или вручную по адресу http://ans107.local (использовать http, не https).
• Контроллер можно подключить к домашней Wi-Fi сети: выбор сети из списка, ввод пароля и подключение; управление и мониторинг доступны в локальной сети.
• Доступ через интернет заявлен как будущая функция по подписке (в разработке).

GSM управление (опция)

• GSM-модуль является опцией (заказывается дополнительно), встроен в контроллер; GSM и Wi-Fi могут работать одновременно.
• Доступ по правам: до 5 номеров, команды принимаются только от добавленных номеров.
• SMS-команды: включение/выключение автоматики, запуск/останов генератора, команды по времени, отмена задания, баланс, статус, моточасы, режим работа/отдых.
• Автоуведомления по событиям: авария сети, отключение/подключение основной сети, запуск генератора, подключение/отключение резерва, ошибка запуска, восстановление сети, останов генератора.

Тестовые запуски

• Тестовые запуски (по умолчанию 5 минут) выполняются без переключения потребителя на генератор.
• Доступны режимы: разовый тест, еженедельный тест (в день/время нажатия), ежемесячный тест (в день месяца/время нажатия), отключение тестов.

Режимы работы

• Авто: автоматический выбор сети для питания потребителя.
• Резерв: принудительный запуск генератора и подключение потребителя к резерву независимо от наличия основной сети.
• Ручной: потребитель остается на основной сети; при потере основной сети генератор не запускается (автозапуск отключен).

Дополнительные функции (расширенные настройки — программная опция)

• Активация расширенных настроек через веб-интерфейс по коду (код запроса → код активации).
• Настройка отсрочки запуска, времени прогрева и охлаждения.
• Запуск по разрядке АКБ: порог 8–12В, время зарядки 1 мин–3 ч; при наличии основной сети нагрузка на генератор не переключается (генератор работает для подзарядки АКБ).
• Моточасы: учет, интервал обслуживания, отображение наработки (часы + минуты), сброс после ТО.
• Режим работа/отдых: циклы работы и отдыха (в минутах).
• Отслеживание топлива: объем бака, залито топлива, расход (л/ч), адаптивная калибровка, прогноз остатка приблизительный.
• Настройка времени работы стартера 2–20 сек, количества попыток запуска 1–10, паузы 2–60 сек.
• Настройка длительности тестового запуска 1–60 мин и задержки переключения на основную сеть 3 сек–30 мин.
• Разъём интеграции: включение/отключение (по умолчанию отключен; при отключении контроллер логически игнорирует входы/выходы START/AUTO/ERROR/S.GEN).
• Разрешение управления физическими кнопками (если установлены).
• Повторный запуск при заглохшем генераторе (по умолчанию отключено).
• Спецрежим «генератор с кнопкой старт/стоп».
• Защита PIN-кодом в веб-интерфейсе; предусмотрен отдельный сброс PIN с подтверждением физического доступа (кнопка «Экстренный стоп»).

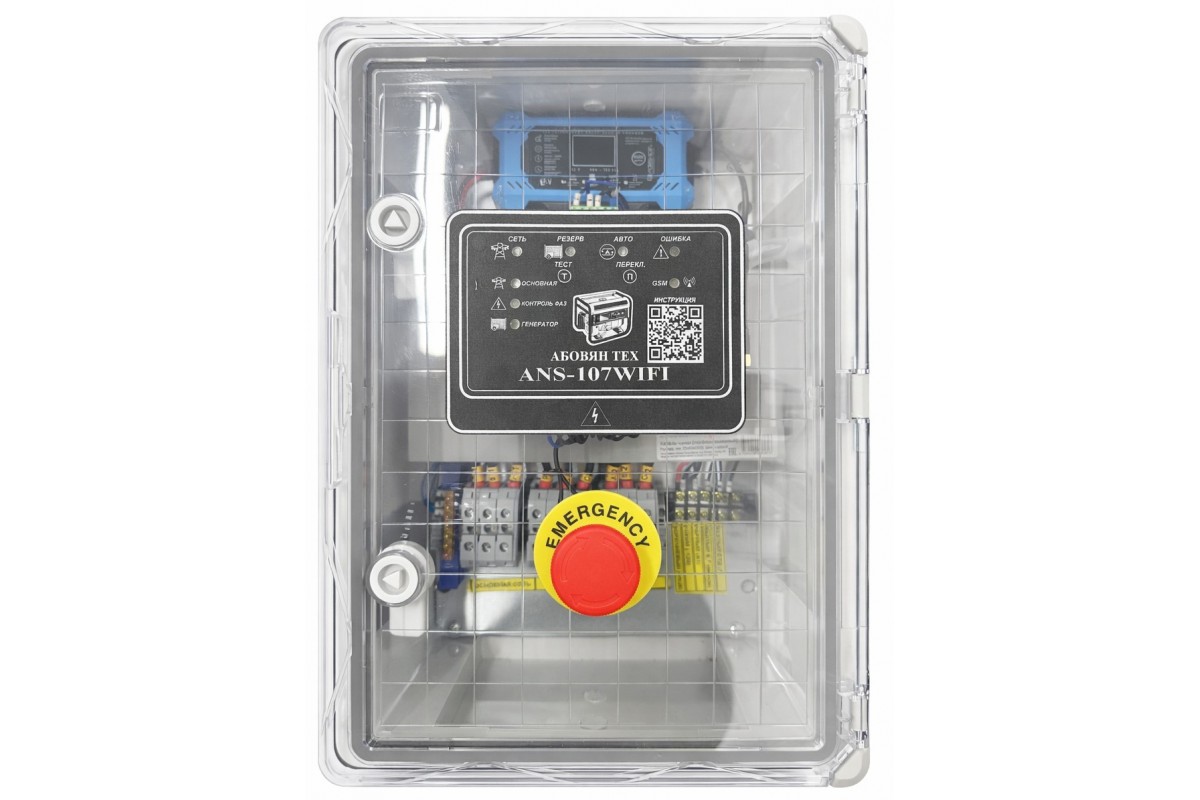

6) Световая индикация

Индикация одинакова на контроллере и в веб-интерфейсе (виртуальные лампы):

• Сеть (зеленый): потребитель подключен к основной сети.
• Резерв (оранжевый): потребитель подключен к генератору.
• Автоматика / Авто (синий): в режиме ожидания горит постоянно; мигает только при событиях/действиях (авария сети, запуск и т.п.).
• Ошибка (красный): генератор не запустился после 5 попыток.
• Основная (зеленый): есть напряжение основной сети (независимо от того, подключена ли нагрузка).
• Генератор (оранжевый): есть напряжение генератора (независимо от того, подключена ли нагрузка).
• Контроль фаз / 3Ф режим (красный): включен режим контроля 3 фаз (в однофазном режиме не горит).

7) Технические характеристики

• Номинальный ток: 63 A (указан в обозначении изделия).
• Степень защиты: IP65 (указана в обозначении изделия).
• Особенности корпуса: IK10 (указана в обозначении изделия).
• Тип сети (контроль): однофазный режим (230 В) и трехфазный режим (контроль 3 фаз).
• Условия запуска по напряжению: нижний порог 170 В; верхний порог не используется.
• Питание контроллера: 9–14 В DC (номинально 12 В), опционально 24 В.
• Потребление контроллера: до 150 мА.
• Температура эксплуатации контроллера: −20…+60 °C.
• Влажность: до 95% без конденсата.
• Габариты контроллера: примерно 143×94×31 мм.
• Материал корпуса контроллера: ABS (UL94-V0, до 110 °C).

Примечание: номинальные токи вводов относятся к составу щита (коммутационная аппаратура) и не являются характеристикой контроллера.

8) Схема подключения

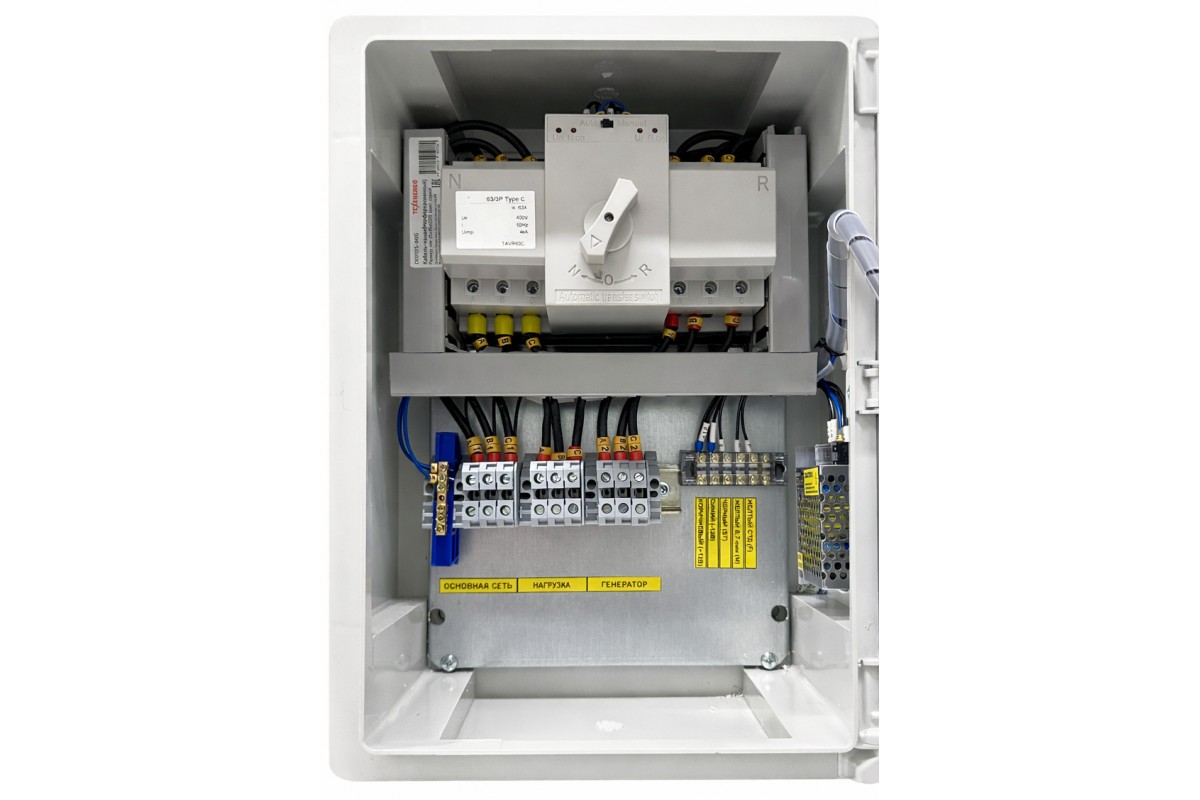

Принцип подключения щита АВР (ATS генератора) строится вокруг четырех узлов: сеть, генератор, нагрузка, контроллер.

• Сеть: контроллер отслеживает наличие и параметры основной сети (в 1Ф/3Ф режимах) и принимает решение о переходе на резерв.
• Генератор: контроллер выдает команды Fuel и Start; контролирует появление напряжения генератора и снимает Start при успешном запуске.
• Нагрузка: после прогрева подключается к генератору; при восстановлении сети возвращается на основную сеть с выдержкой времени.
• Контроллер: управляет логикой автозапуска, прогрева, переключения и охлаждения, а также отображает состояния через индикацию и интерфейсы.

Для подключения внешних систем предусмотрен разъём интеграции с дискретными сигналами: GND, ERROR, S.GEN, START, AUTO. Выходы ERROR и S.GEN — транзисторные с активным уровнем GND. В расширенных настройках разъём интеграции может быть включен или отключен.

9) Комплектация

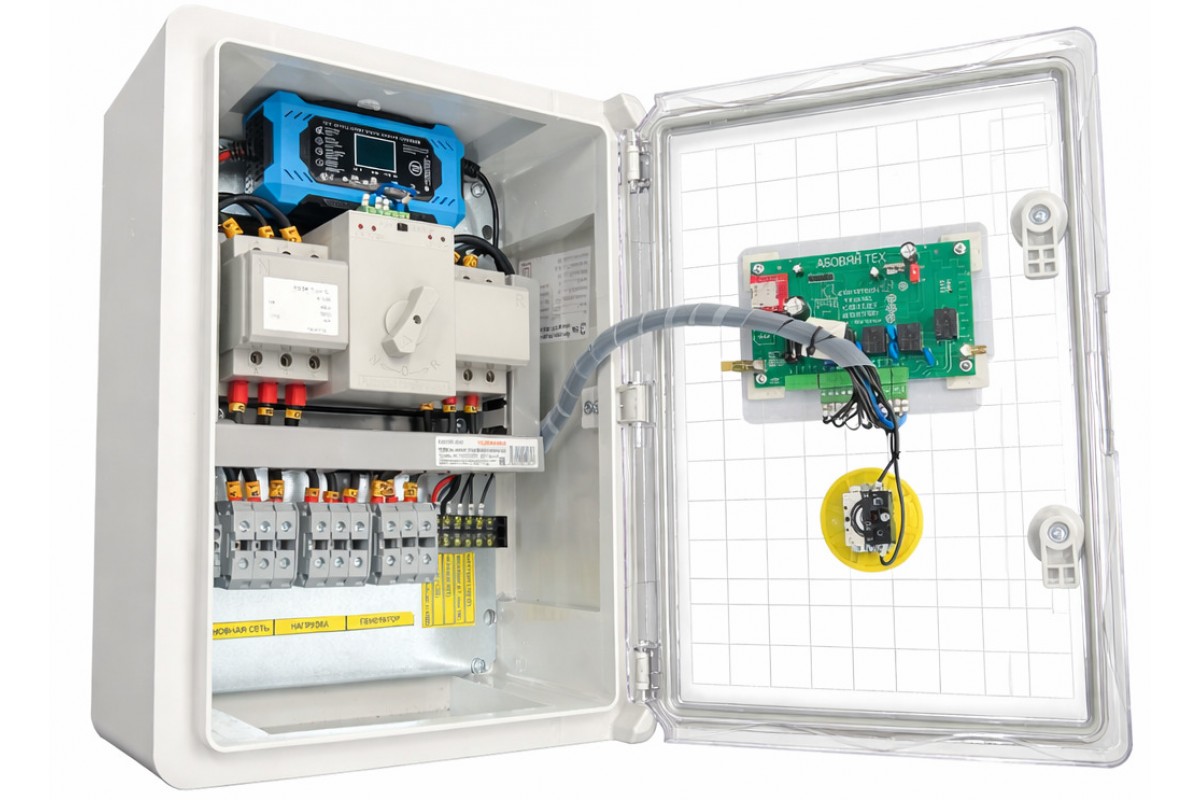

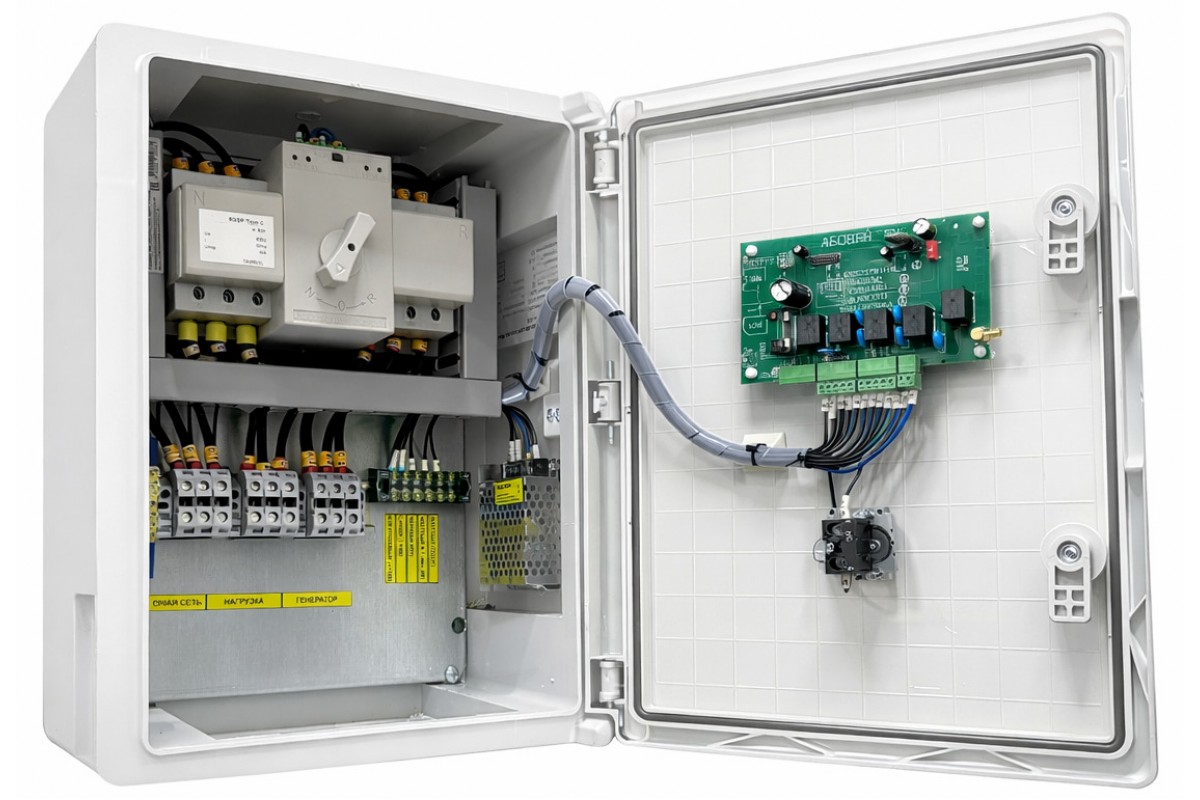

• Контроллер АНС-107 Wi-Fi в составе изделия (с веб-интерфейсом управления).
• Опционально: встроенный GSM-модуль (заказывается дополнительно).
• Опционально: программная активация расширенных настроек (по коду через веб-интерфейс).

10) Расшифровка обозначения

• UniSwitch PRO — обозначение линейки/исполнения щита.
• АНС-107 Wi-Fi — установленный контроллер автозапуска генератора с Wi-Fi интерфейсом.
• 63A — номинальный ток щита (указан в названии изделия).
• IP65 — степень защиты корпуса (указана в названии изделия).
• (IK10) — ударопрочность корпуса (указана в названии изделия).

11) FAQ

Подойдет ли для моего генератора?

Контроллер формирует команды Fuel и Start и рассчитан на генератор, который принимает такие команды. Полярность Fuel может быть +12 В или −12 В (зависит от требований генератора).

Что будет, если генератор не заведется?

Контроллер выполнит до 5 попыток запуска. Если запуск не произошел, включится индикация «Ошибка», и контроллер будет ждать устранения неисправности. Повторный цикл запуска — после перезапуска питания контроллера.

Можно ли управлять через телефон?

Да. Управление и мониторинг доступны через Wi-Fi веб-интерфейс в браузере (локальная сеть). Первый вход — через точку доступа контроллера, затем можно подключить его к домашней Wi-Fi сети.

Нужно ли программировать систему?

В стандартной версии базовые пороги и параметры фиксированы. Расширенные настройки доступны как отдельная программная опция и активируются через веб-интерфейс по коду.

Есть ли тестовый запуск генератора?

Да. Есть тестовые запуски (по умолчанию 5 минут) без переключения потребителя на генератор: разовый, еженедельный и ежемесячный.

Можно ли отключить автозапуск?

Да. Для этого предусмотрен режим «Ручной», в котором потребитель остается на основной сети, а запуск генератора при аварии сети не выполняется.

Можно ли получать уведомления по SMS?

Да, при наличии GSM-модуля (опция): доступны автоматические SMS-уведомления о событиях и SMS-команды управления. GSM и Wi-Fi могут работать одновременно.

12) Заказать

Если вам нужен надежный автозапуск генератора и понятный щит АВР с логикой прогрева/охлаждения и управлением через Wi-Fi, UniSwitch PRO на контроллере АНС-107 — практичное решение для дома и объекта.

Закажите UniSwitch PRO АНС-107 Wi-Fi и получите систему, которая сама запустит генератор при аварии сети, корректно переключит нагрузку и вернет питание обратно без лишних действий с вашей стороны.
